Включен в Государственный реестр средств измерений
Цифровой вертикальный скважинный инклинометр предназначен для измерения горизонтальных смещений строительных конструкций и грунтового массива (в специально оснащенных вертикальных скважинах).

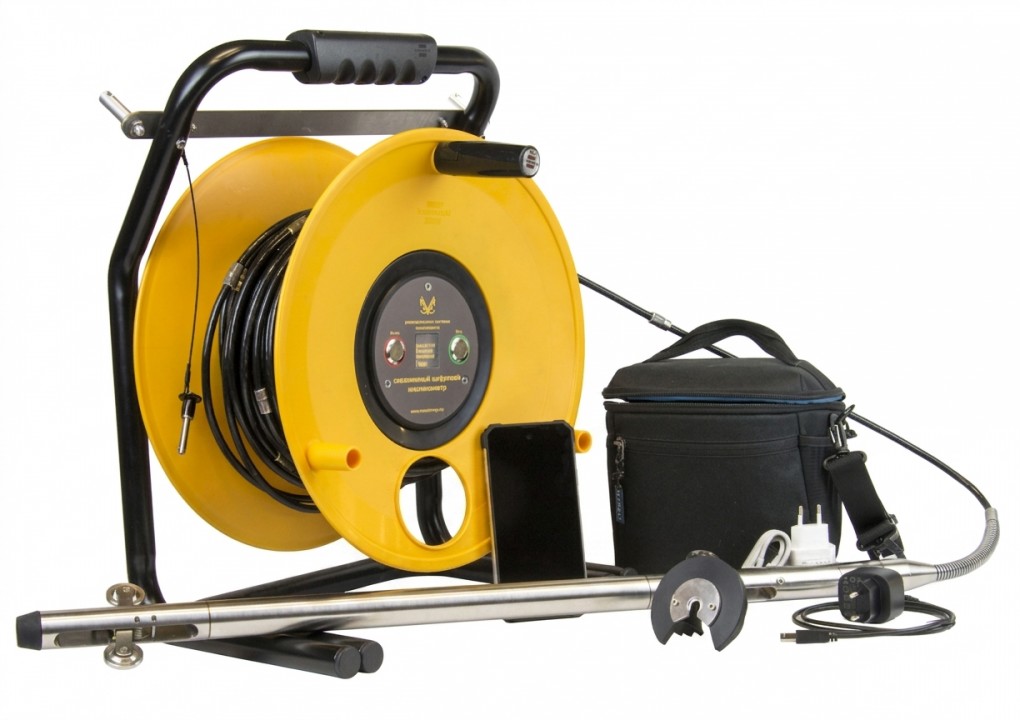

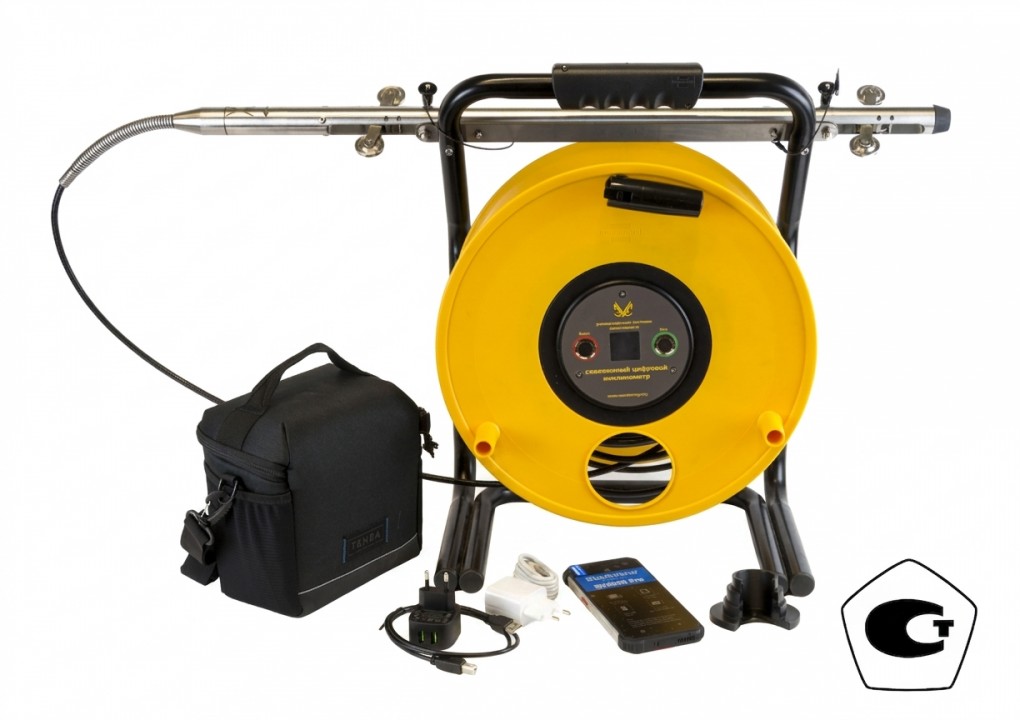

Система инклинометра включает двухосевой водонепроницаемый измерительный зонд, соединенный с помощью легкого, прочного, армированного кевларом кабеля с блоком передачи данных, встроенным в кабельную катушку.
Управление процессом измерения осуществляется с помощью мобильного регистратора на основе Android-смартфона по беспроводному каналу Bluetooth.
Измерительный зонд оснащен двумя MEMS- акселерометрами и гироскопом, позволяющими получать высокоточные и воспроизводимые цифровые измерения.
Для позиционирования измерительного зонда по глубине кабель инклинометра оснащен системой стальных цилиндрических маркеров, расположенных с шагом 0,5 м.
Результаты измерений передаются от зонда инклинометра к блоку передачи данных по кабелю и далее по беспроводному каналу Bluetooth на мобильный регистратор.
В качестве регистратора возможно использовать любой смартфон на базе Android с установленным ПО.
Специализированное ПО позволяет производить первичную обработку результатов измерений в натурных условиях.
Описание ПО доступно по ссылке: Программное обеспечение Инклинометр УСМ
| Измерительный диапазон | 30° │ 60° │ 90° |
| Разрешающая способность | ±0.01 мм |
| Точность измерений зонда | ±0.1 мм (30°) │ ± 0.17 мм (60°) │ ±0.2 мм (90°) |
| Точность измерений системы (до 25 м) | ±2 мм (30°) │ ± 3 мм (60°) │ ±4 мм (90°) |
| Измерительная база/диаметр зонда | 500 мм │ 30 мм |
| Мин. диаметр направляющей трубы | 40 мм |
| Макс. диаметр направляющей трубы | 90 мм |
| Длина кабеля | 30 │ 50 │ 100 │ 150 │ 200 │ 250 м |
| Кабель | Армированный кевларом, 4-х жильный в полиуретановой оболочке |
| Размеры катушки | 483 х 385 х 315 мм |
| Рабочая температура | от -30°C до +80°C |
| Время непрерывной работы | 10 часов |
